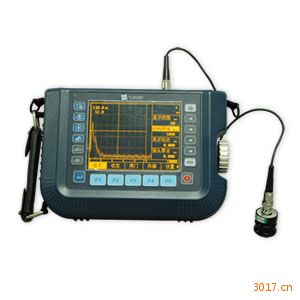

時代TUD280 超聲波探傷儀
產品概述
TUD280是一款全新設計的、具有多處創新點的全數字化超聲波探傷儀，，檢測速度快、精度高、波形穩定。等效采樣頻率高達320MHz，微小缺陷的檢出率高；超聲回波信號分析采用DSP處理技術，，目標缺陷信號識別快，，探傷波形顯示采樣平滑濾波技術，更適合粗晶金屬等強背景噪聲材料的檢測。關鍵性能指標與國際同類產品相近或超出。
功能特點
● 峰值記憶功能
● 快速旋鈕調節，操作便捷
● A、B型顯示方式
● 缺陷當量計算
● 自動增益調節
● 具有回波包絡顯示功能
● 探頭自動校準功能
● 具有防水功能
● EL高亮度圖形點陣顯示屏，無視角限制，不受溫度陽光影響
● 更高的儲存容量，，存儲1000幅A掃描圖形及參數和100,000個厚度值
● 多達10個獨立探傷通道
● 具有獨立的雙閘門設置和報警功能
● 大容量鋰離子電池，，無記憶性，，連續工作時間可達8小時
● 探頭角度和Ｋ值兩種輸入方式
● 可直接驅動C65/C66打印機
● 能夠跟PC機通訊，有功能強大的Windows數據處理軟件
● 重復發射率高達1KHZ
● 超高樣速率，，射頻波形細節盡現
技術參數
|
名稱
|
技術數據
|
|
測量范圍
|
2.5mm～9000mm（鋼縱波）
|
|
工作頻率
|
0 MHz～15 MHz，，連續可調
|
|
增益調節
|
110dB（0.2、0.5、1、2、6、12步距調節，0.0時鎖定）
|
|
垂直線性
|
≤3%
|
|
動態范圍
|
≥34dB
|
|
水平線性
|
≤0.2%
|
|
波形顯示
|
正半波、負半波、全波和射頻
|
|
探傷靈敏度余量
|
≥60dB(2.5MHz￠20/Z20-2)
|
|
脈沖移位
|
－20μs～＋3400μs
|
|
探頭延遲
|
0μs～99.99μs，，分辨率0.0125μs
|
|
掃描分辨率
|
0.1 mm（2.5 mm～99.9 mm）；1 mm（100 mm～9000 mm）
|
|
聲 速
|
1000m/s～9999m/s
|
|
輸出阻尼
|
50，，150，400
|
|
外型尺寸
|
243 ×173×85（mm）
|
|
重 量
|
1500g(含電池)
|
基本配置
1.主機
2.鋰電池
3.3A/9V電源適配器
4.BNC探頭連接電纜
5.直探頭2.5MHzΦ20
6.斜探頭5MHz8×9K2
7.耦合劑
可選附件
1.串行通訊電纜
2.PC端通訊軟件
3.試塊
